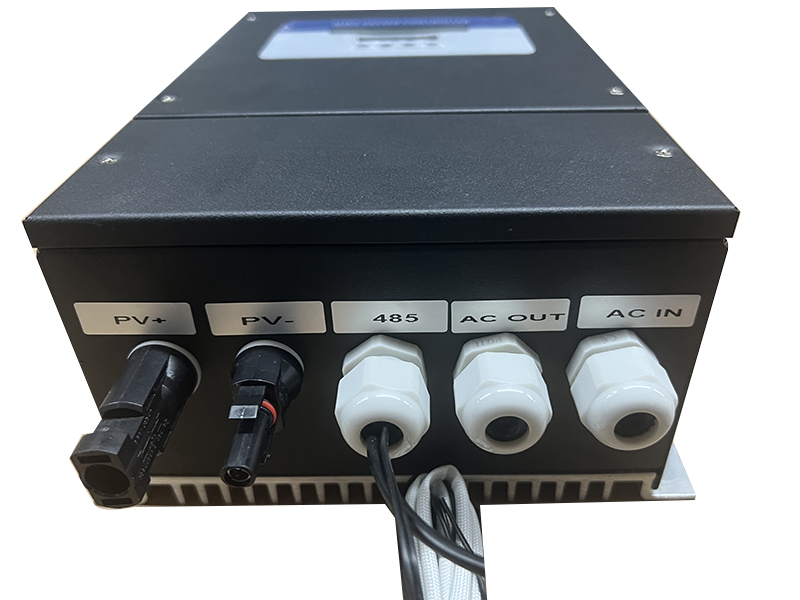

### MPPT光伏逆变加热控制器

#### 技术文档

### 产品特点

1. **最大功率点追踪（MPPT）**
- 自动优化太阳能电池板的功率输出，确保最大效率地利用太阳能资源。
- 高达99.5%的MPPT效率，提高系统整体性能。

2. **可调输出电压**
- 用户可以根据需求灵活调整输出电压，以适应不同的热水器负载需求。

3. **电压闭环控制**
- 采用闭环控制技术，确保输出电压稳定，维持恒定电压输出，即使在负载变化时也能保持稳定。

4. **高效转换**
- 转换效率高达98.5%，减少能量损耗，提高能源利用率。

5. **多重保护功能**
- **低压保护**：当电压低于设定值时，自动保护电源和设备，避免损坏。
- **拉弧保护**：检测到拉弧现象时，自动保护电源和设备，确保系统安全。
- **过热保护**：当温度过高时，自动降低输出功率或关闭输出，防止设备过热损坏。

6. **自启动功能**
- 在故障消除后，电源能够自动重新启动，确保系统的连续运行和可靠性。

7. **LED和LCD指示**
- **LED指示灯**：清晰显示输出启用状态和光伏电压状态，便于实时监控。
- **LCD显示屏**：提供详细的实时电压、电流、功率和工作状态的显示，便于用户监控和调整系统。

8. **散热片冷却**
- 采用高效散热片冷却设计，确保控制器在高负载和高温环境下稳定运行。

9. **环境适应性强**
- 宽广的工作温度范围（-25~60°C），能够在各种极端环境条件下可靠工作。
- 储存温度范围广（-40°C~+80°C），适应不同的存储条件。
- 100%无凝结湿度适应性，确保在高湿环境中正常运行。

10. **坚固的外壳设计**
- 防护等级为IP32，防尘防水设计，确保控制器在各种环境条件下的长期可靠运行。

11. **低自耗能**
- 自身功耗小于0.5W，有效节约能源，提高系统整体效率。

### 典型应用
- **家庭热水系统**：利用太阳能为家庭热水器供电，实现节能环保。
- **商业热水系统**：适用于酒店、健身房等需要大量热水的商业场所。
- **工业热水系统**：在工业领域中提供可靠的热水解决方案，降低能源成本。

MPPT光伏逆变加热控制器通过其高效的MPPT算法、多重保护功能和稳定的输出性能，成为太阳能热水器系统中的关键组件，为用户提供高效、可靠的太阳能热水解决方案。

### 技术规格

#### 工作温度
- **范围**：-20~45°C
- **防护等级**：IP32

#### 太阳能充电模式
- **开路电压（Voc）**：180 Vdc
- **最大直流负载电压**：72 Vdc
- **最大直流负载电流**：20A
- **MPPT效率**：99%
- **认证**：IEC-62109

### 电气参数

- **最大输入光伏功率**：4000W
- **光伏输入电流**：≤15Adc
- **光伏输入电压**：120~350Vdc
- **MWS输出电压**：110~340Vac（非正弦波）
- **MWS输出电流**：15Aac
- **MWS效率**：>99%

### 交流特性

- **交流加热额定功率**：4000W
- **交流额定电压**：230Vac
- **交流工作电压范围**：85~250Vac
- **交流额定电流**：20A
- **认证**：IEC-62109
